| 型 號： | TP38V |
| 分 辨率： | （mm） |
| 加工定制： | 是 |
| 放大倍率： | |
| 操作方式： | |
| 測量精度： | μm |
| 外形尺寸(長*寬*高)： | mm |
【生產廠家】：同志科技
【商品規格】：TP38V
【商品簡介】：

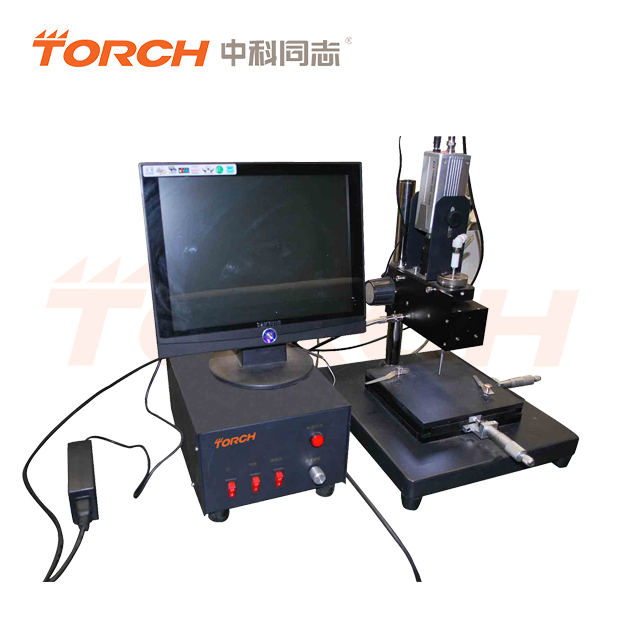

同志科技推出的 TP38V 手動高精密 IC 貼片機，它具有視覺對位，精度高的特點，解決了中小企業經費困難、科研單位投資浪費的問題。
TP38V 提供了一個能在 X 軸向、Y 軸向、Z 軸向可調節的 PCB 定位貼片平臺，同時貼片 頭能夠任意角度旋轉，充分保證了對位的高精度（精度可達到 0.01mm）。自帶真空發生器， 可以方便的拾取各種IC元器件。通過四維方向的調整和高清晰光學CCD攝像鏡頭,配合專業 光學鍍膜棱鏡,使 QFP.PLCC 等精密管腳 IC 的貼裝顯的非常容易�？梢苑浅７奖愕膶⒕艿� IC 貼裝通過視覺對位貼裝到 PCB 板上，實現了高精度元器件的穩定貼裝，同時防止手動貼 片時，因手顫抖帶來的誤差。 另外，它還具有配置靈活的優點，系統自帶光源,提高圖像的清晰度,進一步提高貼片對位的精度。
TP38V貼片機配合真空貼片泵使用，通過手動開關控制真空氣源，可以方便的實現任何細小間距芯片如 QFP、PLCC、BGA 等的準確定位、快速貼裝。同時配備 X-Y 軸精密機械定位平臺，使微小間距芯片的貼裝定位更準確，更容易。
【技術參數】：
1、TP38V貼片機具有機械4維自由度：配有X、Y軸緊密機械定位平臺可實現X、 Y軸方向的微調，上下（Z軸向）可自由 調整，同時θ角可自由旋轉。
2、視覺系統:專業彩色高清晰度 CCD 攝像機配合光學鍍膜棱鏡,完成精密 IC 的高清晰成像.從而方便快捷的完成 IC 的貼裝.
3、圖像:最大可達50倍,輕松完成精密IC的貼裝.
4、光源:蛇形照明光源配合氯素?zé)?可以任意角度調整,方便不同角度IC的成像,同時專業的 氯素?zé)舯?使視覺成像更加清晰.
5、外形尺寸：280mm x 260mm重量：約7.5 kg
6、定位精度可達：0.01mm
注意：如果產品升級恕不另行通知，網站及資料會同步升級，并以實物為準！
